医療用関連向け樹脂加工・治具
当社で加工を行ったパーツの一例をご紹介します。
医療用チューブ部品
- 医療用コネクタ
- PEEK
- 32mm×10mm
POINT
- 薬液等が通る微細なチューブをコネクトする。
- 消毒作業への耐熱性、微細加工の寸法安定性を考慮。
- 両端にM6のネジ加工をし、中央には微細穴を貫通。
医療用機器 樹脂パーツ
- 医療用パッキン
- PTFE
- 外形φ23mm t0.8mm 溝幅 1.2mm
POINT
- 材料特性に優れた樹脂材、PTFEにて製作。
- 非常に軟らかい素材で、特に薄い場合は技術が必要。
- 溝部分は特殊形状の刃物を用いて加工。
医療用化学品の製造装置内パーツ
- 医療用製造機の樹脂部品
- PMMA
- 25.6mmx12mmx15mm
POINT
- 加工部品内部の様子を確認したいという要望に対応。
- 透明度の高い素材として、アクリル（PMMA）を採用。
- 切削部分は白く曇って透明度が落ちるため、磨き処理を実行。

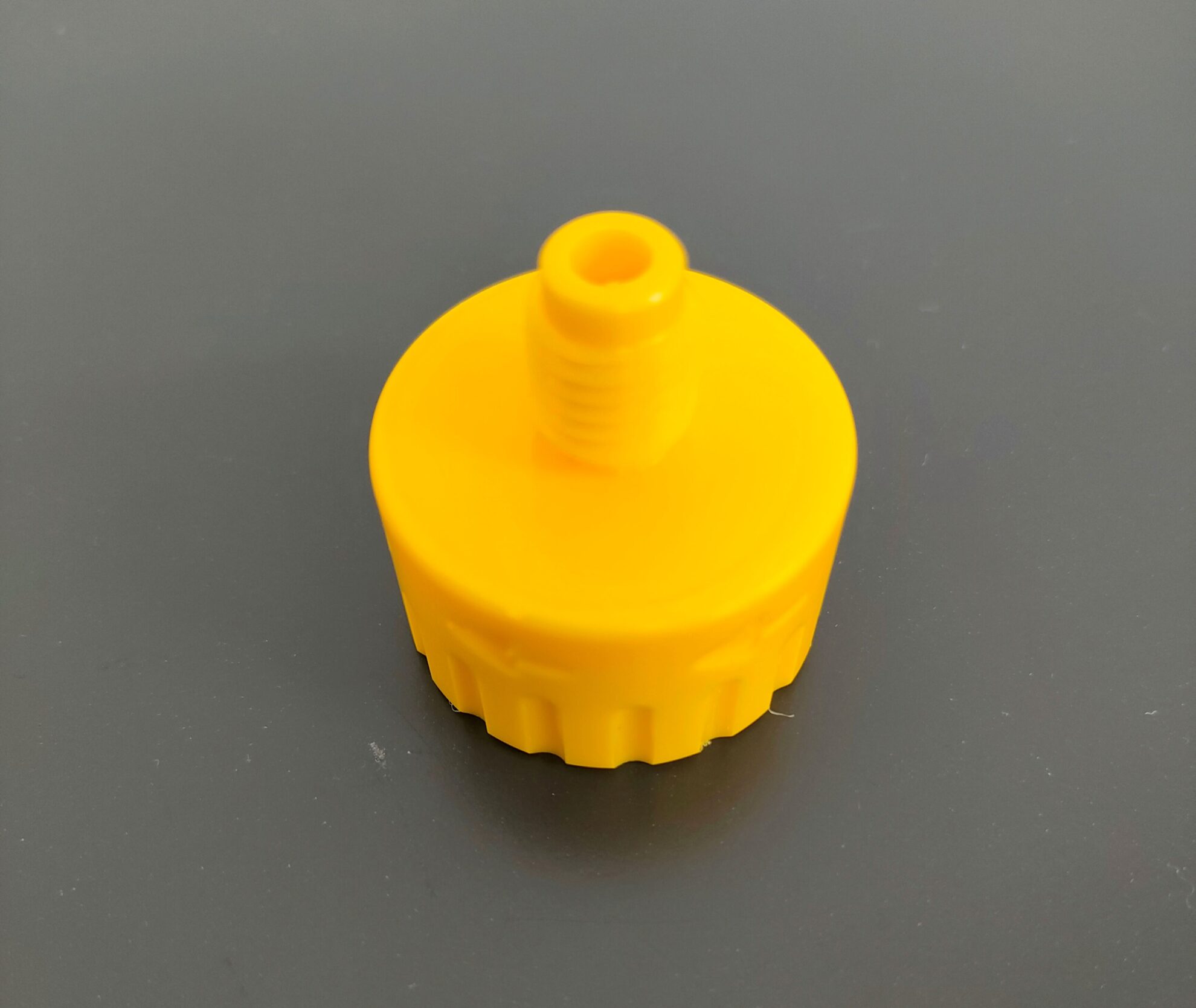

医療用チューブ部品
- 医療用チューブのロックダイヤル部分
- MCナイロン
- φ25mm×15mm
POINT
- チューブ接続部分の固定部品。
- 試験部品をパーツごとに検証しやすくするため黄色で製作。
- 側面の矢印も切削にて彫り込み。中央にチューブが通る微細穴を加工。
医療用機器 補助部品
- 医療用マニピュレーターのフック
- POM
- 120mm×80mm×15mm
POINT
- 医療用のマニピュレーター（動作部分）を留め置く樹脂部品。
- 医療機器が触れる部品のため、耐薬性・機械特性が必要。
- マニピュレーターのかかり具合を確認し、適切な角度で加工。
医療用関連向け樹脂加工・治具設計のポイント
軽量かつ高性能である樹脂・プラスチックは、医療現場でのニーズが高まっている素材です。薬剤投与に必須な耐薬品性、滅菌処理に耐えられる耐熱性など、人体に影響を及ぼす医療機器の性能維持には必要不可欠な樹脂・プラスチックの特徴とポイントをご紹介します。
人体適合性
内視鏡治療用のチューブや人工臓器など、人体に直接触れる・埋め込まれる部品に使用される樹脂材には、人体適合性がなければいけません。人体に悪影響を及ぼさず、いかに拒否反応を起こさない素材を選ぶかがとても重要です。
耐薬品性
投与される薬剤の容器や注射器のシリンジなど、薬液に接するプラスチック製品は多くあります。薬品によっては酸・アルカリ・有機溶剤などがあり、樹脂部品がそれらの影響を受けて、溶けたり、膨張したりしてはいけません。
耐熱性
150℃近い高温の蒸気で滅菌処理される医療器具に使用される樹脂・プラスチックには、それに耐えられる耐熱性が必須の性能となります。使い捨てではない医療用部品では繰り返し滅菌処理が行われるため、耐熱性は最も重視される機能です。
機械的強度
外部からの衝撃・圧力・摩耗に強い機械的強度も、医療機器に使用する樹脂・プラスチックには必須の性能と言えます。呼吸装置等の機能維持装置には絶え間ない一定の動作が必要とされ、そこに使われる樹脂部品には耐摩耗性などの機械的強度も大切です。
最適な素材・形状・加工方法を選択することで、リーズナブルかつ丈夫で長持ちする最適なパーツを手に入れることができます。
素材選定や設計など初期段階から親身に相談をお受けしますので、なにか課題を抱えている場合もお気軽にご相談ください。
Ｆ・Ｓの医療用関連向け樹脂切削加工5つの特長
当社Ｆ・Ｓ・エンジニアリングが提供する医療用機器向け樹脂切削加工の特長をまとめました。
FEATURES
医療用機器に使用される樹脂パーツの実績多数
医療用機器に使用される樹脂パーツには、精密さと安全性が特に要求されます。弊社では、医療現場に最適な耐熱性・耐薬品性などの性能を持った樹脂パーツの製作実績が豊富です。人体に触れても、素材が影響を与えるリスクを極力抑えた樹脂部品を、高性能・高精度で切削加工しています。
FEATURES
医療の現場で直面する課題を解決する企画力・提案力
切削加工の経験豊富なＦ・Ｓ・エンジニアリングは、医療現場で樹脂部材に求められる性能の課題について、幅広い知識に裏付けられた確かな提案力で解決へと導きます。滅菌処理に対応した樹脂パーツを製作したい、精密な医療機器に使用する微細パーツが欲しい…など、さまざまなお悩みに最適な提案を行います。
FEATURES
スピーディーな対応
必要な部品の形状・素材によりますが、最短で30分でお見積もりを提示して即日納品を承っております。納期が迫っている、寸法を誤って部品がはまらないなどの緊急のご相談から、大量生産に対応した分納スケジュールの立案まで、小回りが効く当社だからこそ対応できる内容もあるかと存じます。お気軽にご相談ください。
FEATURES
医療機製造の悩みをまとめて解決
協力会社との強固なネットワークにより、樹脂だけでなく、さまざまな素材をワンストップで必要な最終品まで加工して、納品いたします。医療用機器に使用する樹脂素材や金属素材、あるいは射出成型や切削加工など、異なる素材・加工方法のパーツ、治具でもまとめてお受けでき、取引の一元化ニーズにもお応えできます。
FEATURES
業歴27年の信頼と実績
“樹脂加工のスペシャリスト”である弊社には、樹脂切削をメインに27年間事業を継続している技術力と経験値があります。医療現場という厳しい使用条件をクリアする最適な素材のご提案、パーツ1点でも高品質を実現する丁寧な加工作業を徹底しております。これからもお客様の信頼に応えるべく真面目に歩みを進めて参ります。
